Pont / ouvrage d'art
CAS CLIENT
Instrumentation et surveillance de ponts
Decouvrez le contexte, les enjeux et l'architecture de mesure associes a cette application.
Mesures
Vibrations, deplacements, inclinaisons, contraintes
Suivi
Continu
Transmission
4G / API
Ce qu'il faut retenir
L'instrumentation de ponts fournit une vision objective de l'etat de sante de l'ouvrage. Des accelerometres et capteurs structurels, couples a un enregistreur autonome et a une plateforme data, permettent d'anticiper les degradations, de securiser les usagers et d'optimiser la maintenance.
Securiser les usagers
Detecter precocement les derives
Optimiser la maintenance
Prolonger la duree de vie
1. Contexte et enjeux
Des ouvrages critiques soumis a des sollicitations permanentes
Les ponts constituent des infrastructures critiques soumises a de nombreuses sollicitations mecaniques et environnementales. Les charges de trafic, les variations thermiques, les phenomenes de fatigue des materiaux ainsi que le vieillissement naturel des structures peuvent entrainer des deformations, des fissurations ou une perte progressive de performance structurelle.
Dans ce contexte, la mise en place d'une instrumentation adaptee permet de suivre en continu le comportement de l'ouvrage et de detecter rapidement toute evolution anormale. Le monitoring structurel apporte aux exploitants, gestionnaires d'infrastructures et ingenieurs une vision objective de l'etat de sante du pont.
L'enjeu consiste a objectiver le comportement reel de l'ouvrage pour guider la maintenance, securiser les usagers et gerer le cycle de vie de la structure.
2. Strategie, solution et dispositif
Instrumenter les zones critiques pour suivre le comportement reel
1. Principe de mesure

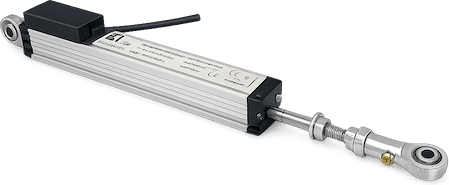

Des capteurs de vibration, de deplacement, d'inclinaison ou de contrainte sont installes sur des zones strategiques (appuis, tablier, piles, elements porteurs). Les signaux sont acquis en continu, transmis vers une plateforme de monitoring et analyses pour detecter anomalies, derives et evolutions de comportement.
Les parametres cles (vibrations, deplacements, inclinaisons, contraintes, fissures) sont suivis en continu.

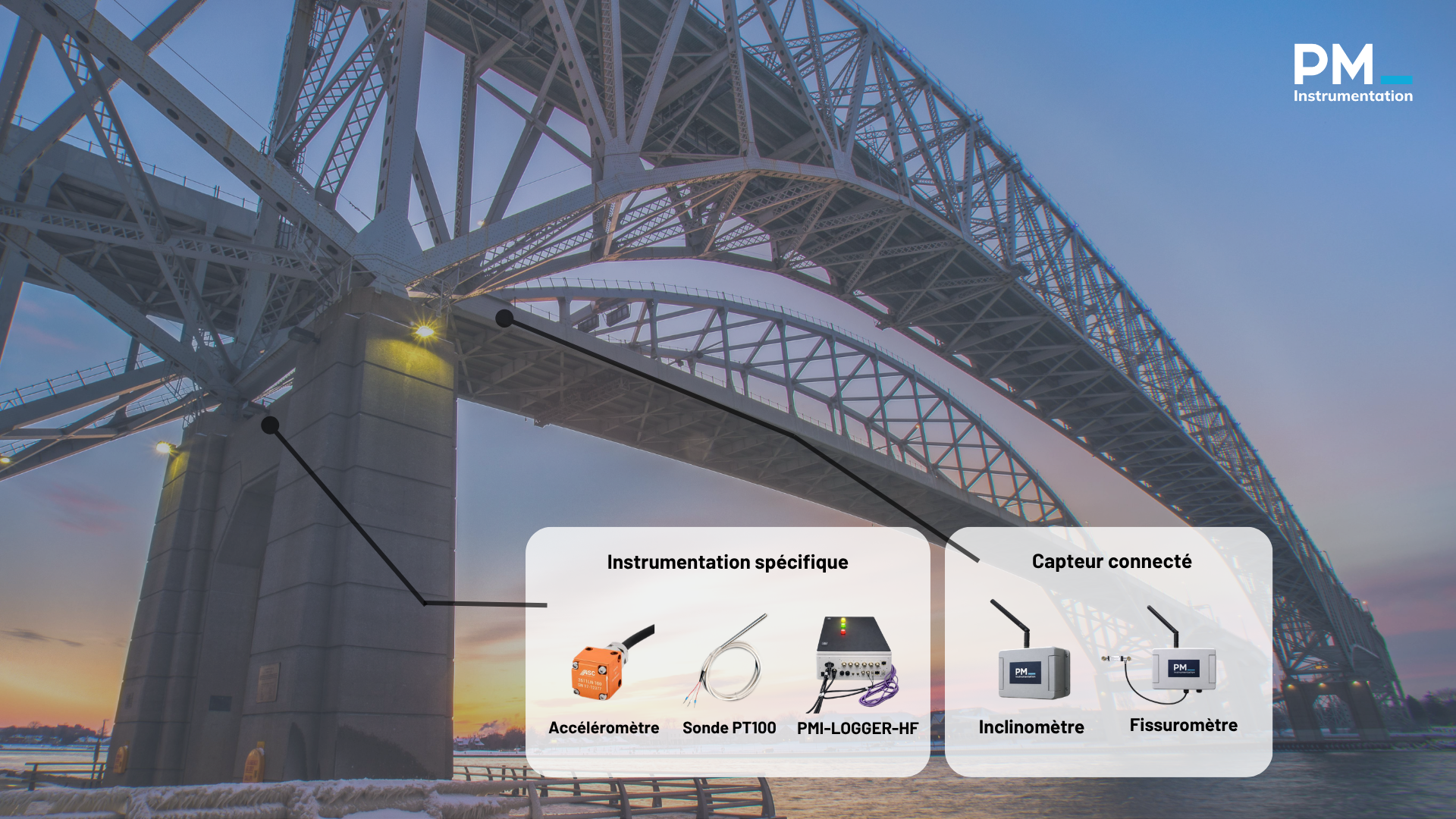

2. Implantation et dispositif retenu
Le dispositif type associe des accelerometres haute sensibilite places sur le tablier et les elements critiques, un enregistreur autonome pour l'acquisition haute frequence, puis une remontee des donnees vers le serveur et la plateforme d'exploitation.
Mesure
3 x accelerometres ECOSeries
Accelerometres 3 axes haute sensibilite (sortie 4-20 mA) pour suivre les reponses dynamiques du tablier et des zones critiques.
Voir la fiche techniqueAcquisition
1 x adot4
Enregistreur autonome pour l'acquisition des signaux accelerometriques a haute frequence (jusqu'a 100 Hz) et le stockage local.
Voir la fiche techniqueTransmission
4G / API
Les mesures sont remontees automatiquement vers le serveur pour visualisation et exploitation distant.
Exploitation
Plateforme data
Historisation, visualisation des tendances, seuils et alertes pour piloter inspections et maintenance.
Decouvrir la plateforme
Couverture des zones critiques
Capteurs positionnes sur appuis, tablier et piles pour capturer deplacements, inclinaisons, contraintes et vibrations.
Acquisition haute frequence
Suivi dynamique fiable pour caracteriser les reponses sous trafic et detecter les evolutions de comportement.
Detection precoce des anomalies
Seuils et analyses continues pour anticiper fissuration, fatigue ou derive structurelle.
Aide a la decision maintenance
Donnees objectives pour prioriser inspections, travaux et strategies de cycle de vie.
3. Donnees, exploitation et gains
Transformer les mesures en decisions d'exploitation
Les donnees structurelles sont consolidees pour suivre l'evolution de l'ouvrage, comparer les campagnes et declencher les alertes au bon moment.
Exploitation des donnees
- Suivi des vibrations et reponses dynamiques
- Historique des deplacements et inclinaisons
- Detection de derive et seuils d'alerte
- Comparaison avant / apres evenement ou travaux
- Rapports pour exploitants et bureaux d'etudes
Gains pour l'exploitant
Securiser l'ouvrage
Disposer d'une vision continue pour anticiper les situations a risque.
Prioriser les interventions
Objectiver l'etat reel pour cibler inspections et travaux.
Reduire les incertitudes
Remplacer les controles ponctuels par une mesure continue et exploitable.
Capitaliser sur l'historique
Construire un retour d'experience fiable sur le comportement de l'ouvrage.
