Actif
Voie ferrée (remblai, plateforme, zone de sol sensible)
CAS CLIENT
Monitoring de voies ferrées
Suivez le tassement, le dévers et les déformations du terrain sous la voie pour sécuriser le trafic et cibler la maintenance sans interrompre l'exploitation.
Mesures
Tassement, dévers, déformations du terrain
Suivi
Évolution du profil de la voie dans le temps
Transmission
4G / API
L'essentiel
Une instrumentation installée sur les zones sensibles du linéaire mesure dans le temps le tassement du terrain et le dévers de la voie, afin de repérer une déformation critique susceptible de présenter un risque pour le trafic, et d'orienter la maintenance vers les zones à traiter, sans interrompre l'exploitation pour un contrôle généralisé.
Mesurer le tassement du terrain sous la voie
Suivre l'évolution du dévers
Repérer une déformation critique avant qu'elle ne présente un risque en continu
Cibler la maintenance sans interrompre l'exploitation
1. Contexte et enjeux
Un terrain qui évolue sous une infrastructure en exploitation continue
Une voie ferrée repose sur un terrain qui évolue dans le temps sous l'effet des cycles de charge liés au trafic, des conditions climatiques et de la nature du sol. Un remblai ou une zone de sol compressible peut tasser progressivement, tandis qu'une zone de courbe peut voir son dévers dériver hors tolérance. Ces évolutions sont souvent lentes et difficiles à détecter par les seules inspections visuelles périodiques.
Entre deux campagnes d'inspection, une déformation critique peut se développer sans être repérée, exposant le trafic à un risque. À l'inverse, les contrôles systématiques sur l'ensemble du linéaire mobilisent des ressources importantes et peuvent nécessiter un accès à la voie, avec un impact sur l'exploitation.
Un monitoring ciblé sur les zones sensibles permet de suivre l'évolution du terrain dans le temps, de repérer une dérive avant qu'elle n'atteigne un seuil critique, et d'orienter les équipes de maintenance vers les zones réellement concernées, sans multiplier les interventions sur l'ensemble du linéaire.
2. Strategie, solution et dispositif
Cibler la mesure sur les zones sensibles du linéaire

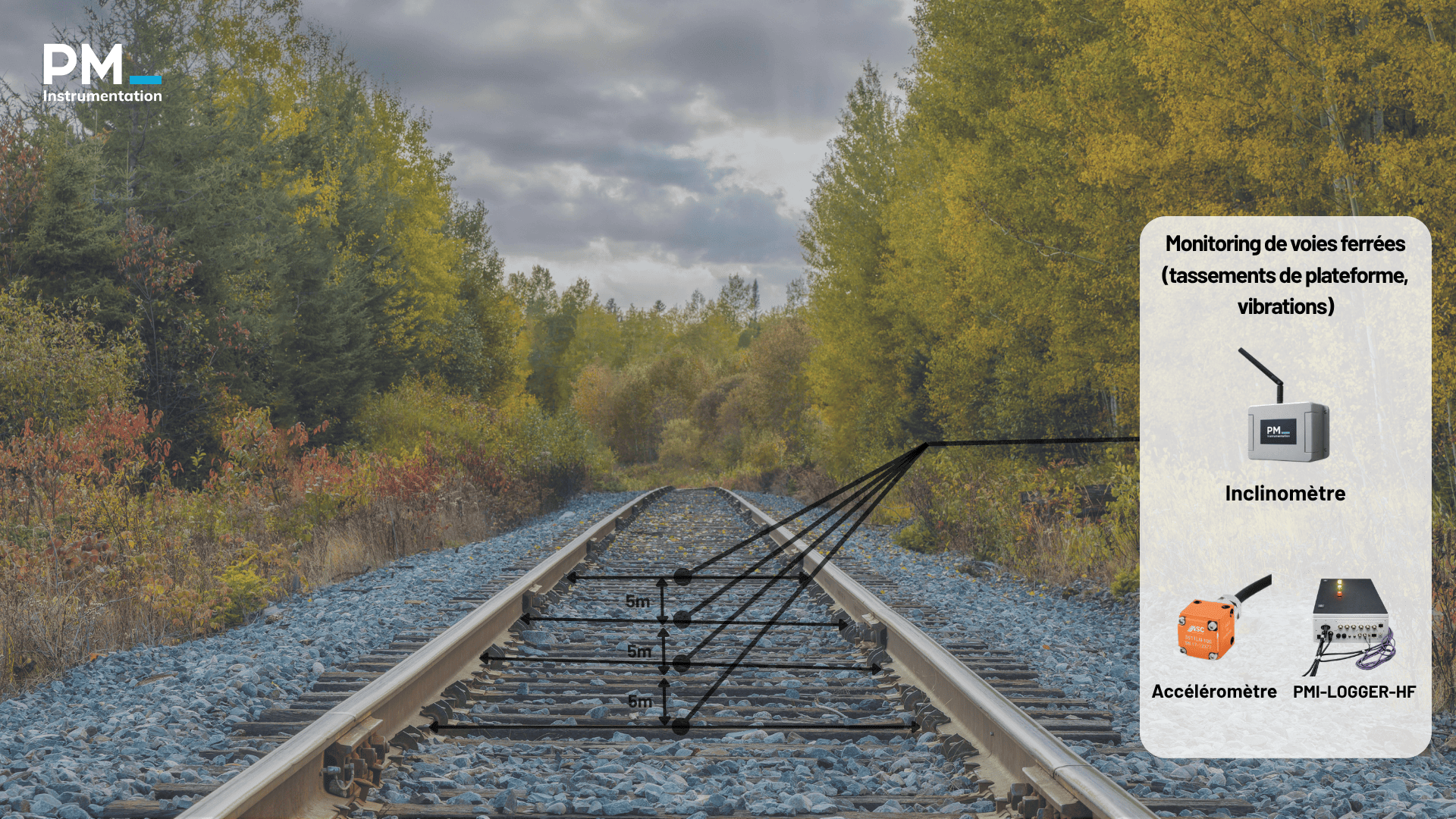

1. Mesurer le tassement et le dévers
Des capteurs de tassement ou de déplacement sont installés sur les zones identifiées comme sensibles : remblais, zones de sol compressible, secteurs déjà sujets à des désordres. Ils suivent l'évolution verticale du terrain dans le temps. Des capteurs de dévers, positionnés au niveau de la voie, mesurent l'inclinaison transversale, en continu ou à intervalles réguliers, sans nécessiter d'interruption du trafic.
Les mesures sont suivies en continu pour detecter derives et anomalies.
2. Identifier les zones à risque et suivre leur évolution
Les mesures sont mises en perspective avec le trafic, les conditions climatiques et les interventions de maintenance déjà réalisées, afin de constituer une vision de l'évolution de chaque zone instrumentée. Cette approche permet aux équipes de maintenance d'intervenir là où et quand cela est nécessaire, plutôt que selon un calendrier de contrôle uniforme sur l'ensemble du linéaire.
Mesure
Capteurs de tassement et de dévers
Instrumentation installée sur les zones sensibles du linéaire (remblais, sols compressibles, courbes).
Acquisition
Enregistreur / capteur autonome
Acquisition régulière ou continue des signaux selon la criticité de la zone.
Transmission
4G / API
Remontee automatique des mesures vers le serveur pour visualisation distante.

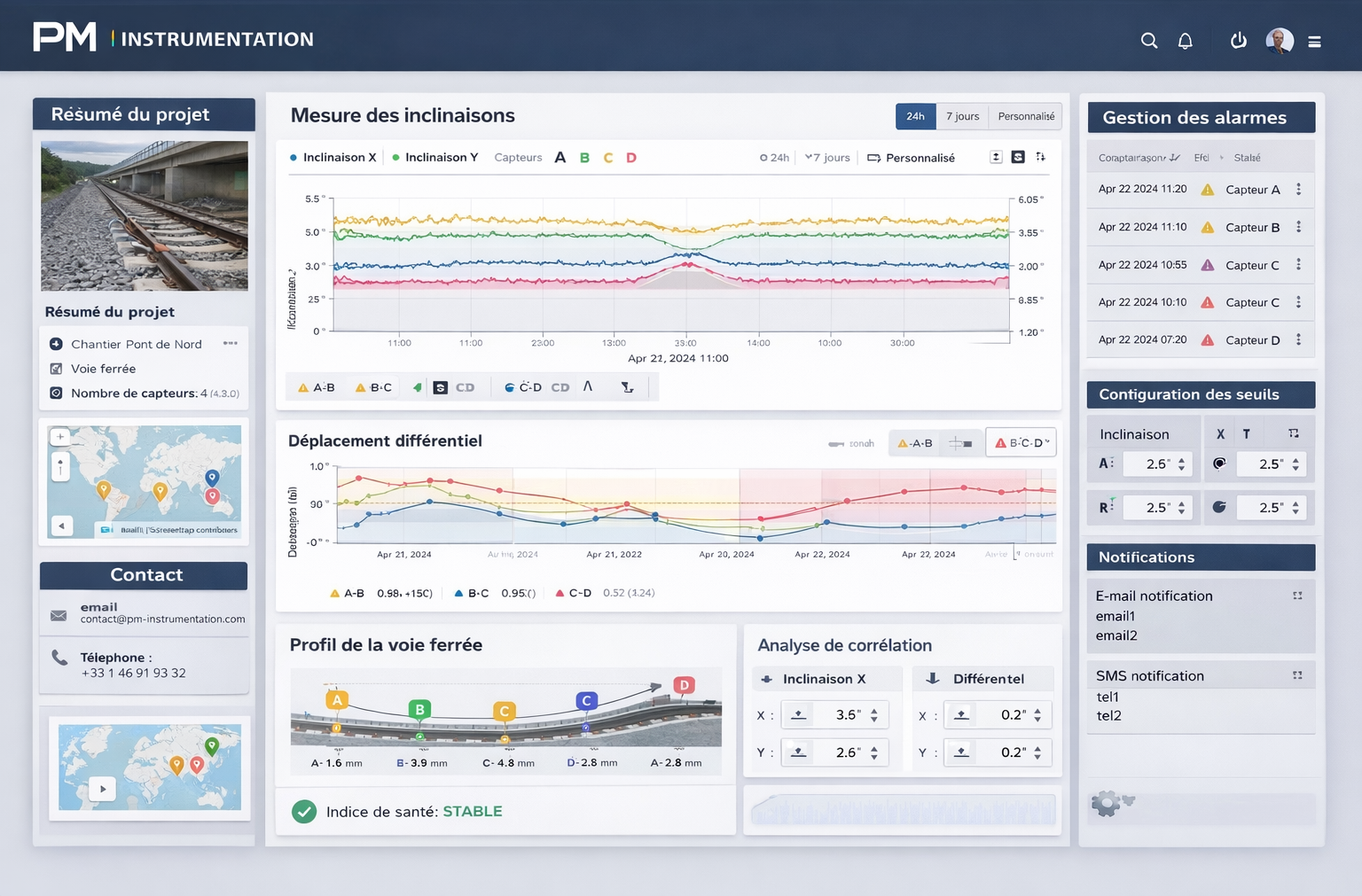

Exploitation
Plateforme data
Historisation, tendances, seuils et alertes pour piloter inspections et maintenance.
Decouvrir la plateforme
Couverture des zones critiques
L'instrumentation cible les points ou les derives ont le plus d'impact.
Mesures continues et exploitables
Les donnees sont acquises de facon reguliere pour suivre tendances et evenements.
Detection precoce
Seuils et analyses pour anticiper les desordres avant qu'ils ne deviennent critiques.
Aide a la decision
Indicateurs objectifs pour prioriser inspections, travaux et maintenance.
3. Donnees, exploitation et gains
Transformer les mesures en decisions d'exploitation
Les donnees sont consolidees pour suivre l'evolution de l'actif, comparer les periodes et declencher les alertes au bon moment.
Exploitation des donnees
- Suivi des tendances et historiques
- Detection de derive et seuils d'alerte
- Comparaison avant / apres evenement ou travaux
- Rapports pour exploitants et bureaux d'etudes
Gains pour l'exploitant
Securiser l'actif
Disposer d'une vision continue pour anticiper les situations a risque.
Optimiser les interventions
Prioriser les actions sur la base de mesures objectives.
Reduire les controles manuels
Limiter les deplacements et interventions non necessaires.
Capitaliser sur l'historique
Construire un retour d'experience fiable sur le comportement de l'actif.
