CAS CLIENT
Suivi de déformation de charpentes et toitures sous neige/vent
Surveillez les flèches, inclinaisons et contraintes de vos charpentes afin de détecter les effets d’une surcharge de neige ou de sollicitations importantes dues au vent.
Mesures
Flèche, inclinaison et déformation
Sollicitations
Neige, vent et variations thermiques
Suivi
Continu avec seuils et alertes
Ce qu'il faut retenir
Surveillez les inclinaisons et déformations de vos charpentes afin de détecter les effets de la neige, du vent et des variations thermiques.
Suivre les inclinaisons et déformations
Détecter les surcharges climatiques
Comparer plusieurs zones de la structure
Superviser les mesures à distance
1. Contexte et enjeux
Pourquoi surveiller une charpente ou une toiture ?
La neige, le vent et les variations de température peuvent provoquer des déformations, rotations ou efforts importants dans les éléments porteurs.
Le monitoring permet de suivre ces évolutions en continu et d’identifier rapidement une dérive nécessitant une inspection ou une action préventive.
2. Strategie, solution et dispositif
Mesurer le comportement réel de la structure
1. Inclinaison, déformation et température
Des inclinomètres suivent les rotations des poutres et nœuds critiques. Des jauges de contrainte mesurent les efforts et déformations dans les éléments porteurs. Une mesure de température complète l’analyse afin de distinguer les effets climatiques d’une évolution structurelle anormale.
Les seuils sont définis selon la structure, les limites admissibles et les objectifs de surveillance.

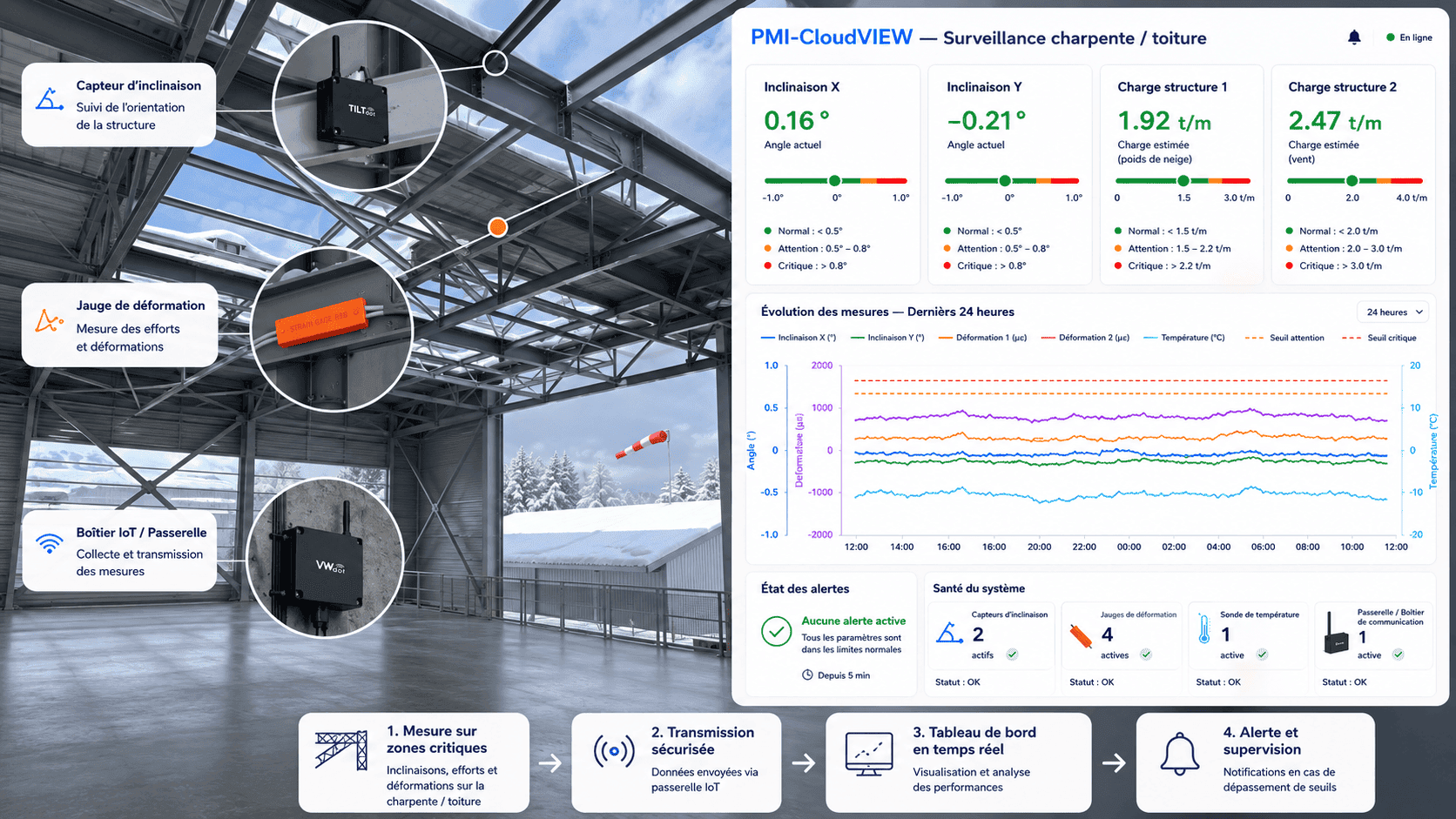

2. Des capteurs installés sur les zones critiques
Les capteurs sont positionnés sur les poutres, assemblages et zones présentant les sollicitations les plus importantes. Les mesures sont collectées par une passerelle IoT, puis transmises vers PMI-CloudVIEW pour leur visualisation, leur historisation et la gestion des alertes.
Acquisition
VWDOT
Acquisition locale des signaux, stockage et preparation des donnees avant transmission.
Voir la fiche techniqueTransmission
4G/NB-IOT
Communication 4G/NB-IoT (protocole MQTT)
Exploitation
PMI-CloudView
Historisation, tendances, seuils et alertes pour piloter inspections et maintenance.
Decouvrir la plateforme
Mesure continue
Suivi des inclinaisons et déformations pendant les épisodes climatiques.
Analyse multi-capteurs
Comparaison de plusieurs zones et corrélation avec la température.
Détection précoce
Identification d’une dérive avant qu’elle ne devienne critique.
Solution évolutive
Ajout de nouveaux points de mesure selon les besoins.
3. Donnees, exploitation et gains
Des données pour agir au bon moment

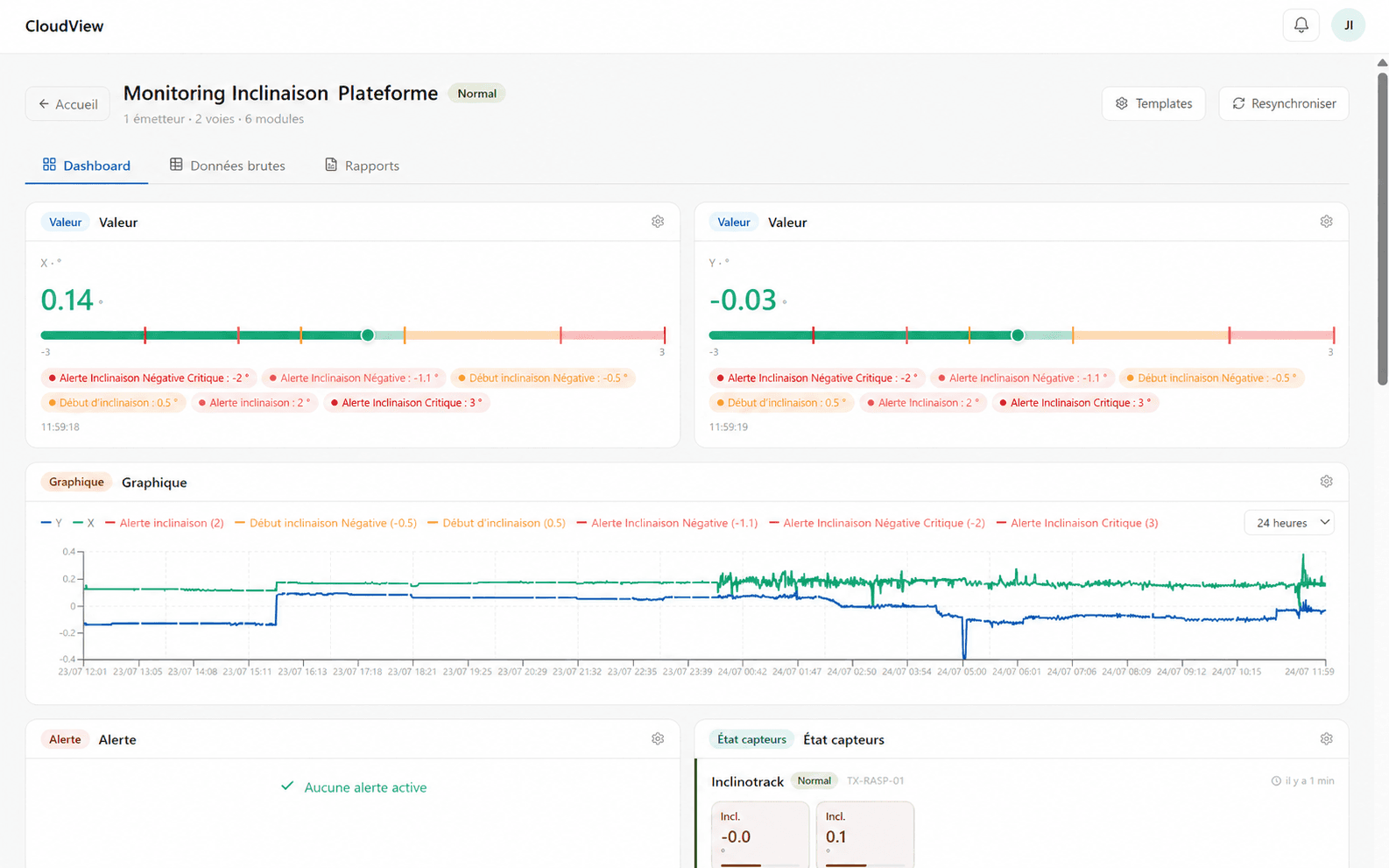

Le tableau de bord centralise les inclinaisons X et Y, les déformations mesurées et la température. Les tendances et seuils permettent de détecter une évolution anormale et d’orienter une inspection, un déneigement ou une limitation d’accès.
Exploitation des donnees
- Suivre les inclinaisons et déformations en temps réel
- Comparer plusieurs points de la charpente
- Corréler les mesures avec la température
- Configurer des seuils et recevoir des alertes
Gains pour l'exploitant
Sécuriser le bâtiment
Détecter une évolution anormale pendant un épisode climatique.
Agir au bon moment
Décider d’une inspection ou d’un déneigement sur la base de mesures.
Réduire les contrôles difficiles
Consulter les données à distance et cibler les inspections.
Capitaliser sur l’historique
Comparer les événements et suivre le comportement de la structure.
Démarrer le projet
Quelle instrumentation convient à votre charpente ?
Nos spécialistes vous aident à définir les capteurs, les zones à instrumenter et les seuils adaptés à votre structure et à vos contraintes climatiques.
