CAS CLIENT
Suivi de nappe phréatique et pression interstitielle (chantier ou exploitation)
Decouvrez le contexte, les enjeux et l'architecture de mesure associes a cette application.
Mesures
Pression interstitielle, niveau d'eau
Suivi
Continu
Transmission
4G / API
Ce qu'il faut retenir
La surveillance du niveau de la nappe phréatique et des pressions interstitielles dans les sols constitue un élément essentiel dans de nombreux projets de génie civil et de géotechnique. Les variations de pression d'eau dans le sol peuvent influencer directement la stabilité des ouvrages et des terrains, notamment dans le cadre de travaux d'excavation, de soutènements, de barrages, de talus ou d'infrastructures souterraines.
Surveiller en continu
Anticiper les defauts
Securiser l'environnement
Optimiser la maintenance
1. Contexte et enjeux
Un actif critique a suivre dans la duree
La surveillance du niveau de la nappe phréatique et des pressions interstitielles dans les sols constitue un élément essentiel dans de nombreux projets de génie civil et de géotechnique. Les variations de pression d'eau dans le sol peuvent influencer directement la stabilité des ouvrages et des terrains, notamment dans le cadre de travaux d'excavation, de soutènements, de barrages, de talus ou d'infrastructures souterraines.
Les fluctuations du niveau d'eau peuvent entraîner des modifications des contraintes dans le sol, susceptibles d'affecter la capacité portante des terrains ou de provoquer des phénomènes d'instabilité. Dans ce contexte, la mise en place d'un système de monitoring permet de suivre l'évolution des pressions interstitielles et du niveau de la nappe afin d'anticiper les risques et d'adapter les mesures de gestion du chantier.
La surveillance instrumentée fournit aux ingénieurs et aux exploitants des données fiables sur le comportement hydraulique du sol, facilitant ainsi l'évaluation des conditions géotechniques et la prise de décision.
2. Strategie, solution et dispositif
Instrumenter pour mesurer, transmettre et exploiter
1. Principe de mesure

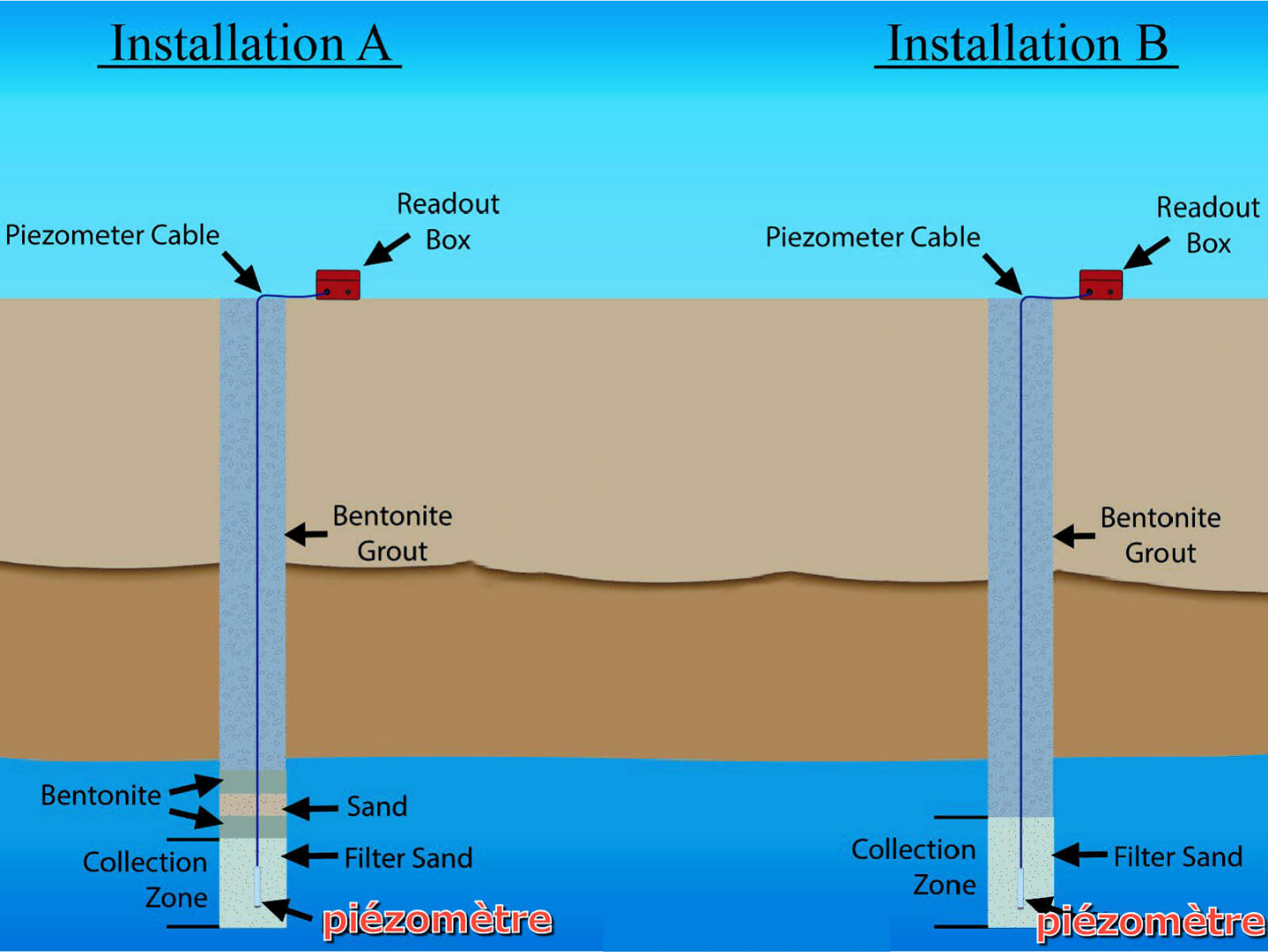

Cette architecture repose sur l'utilisation de piézomètres à corde vibrante de type PZ-1050 , installés à différentes profondeurs au sein des sols afin de caractériser précisément les variations de pression interstitielle. Les capteurs sont positionnés dans des forages instrumentés avec : un massif filtrant (sable) au droit de la zone de mesure des bouchons de bentonite pour isoler les différentes couches un tubage PVC permettant une installation propre et durable
Les mesures sont suivies en continu pour detecter derives et anomalies.
2. Implantation et dispositif retenu

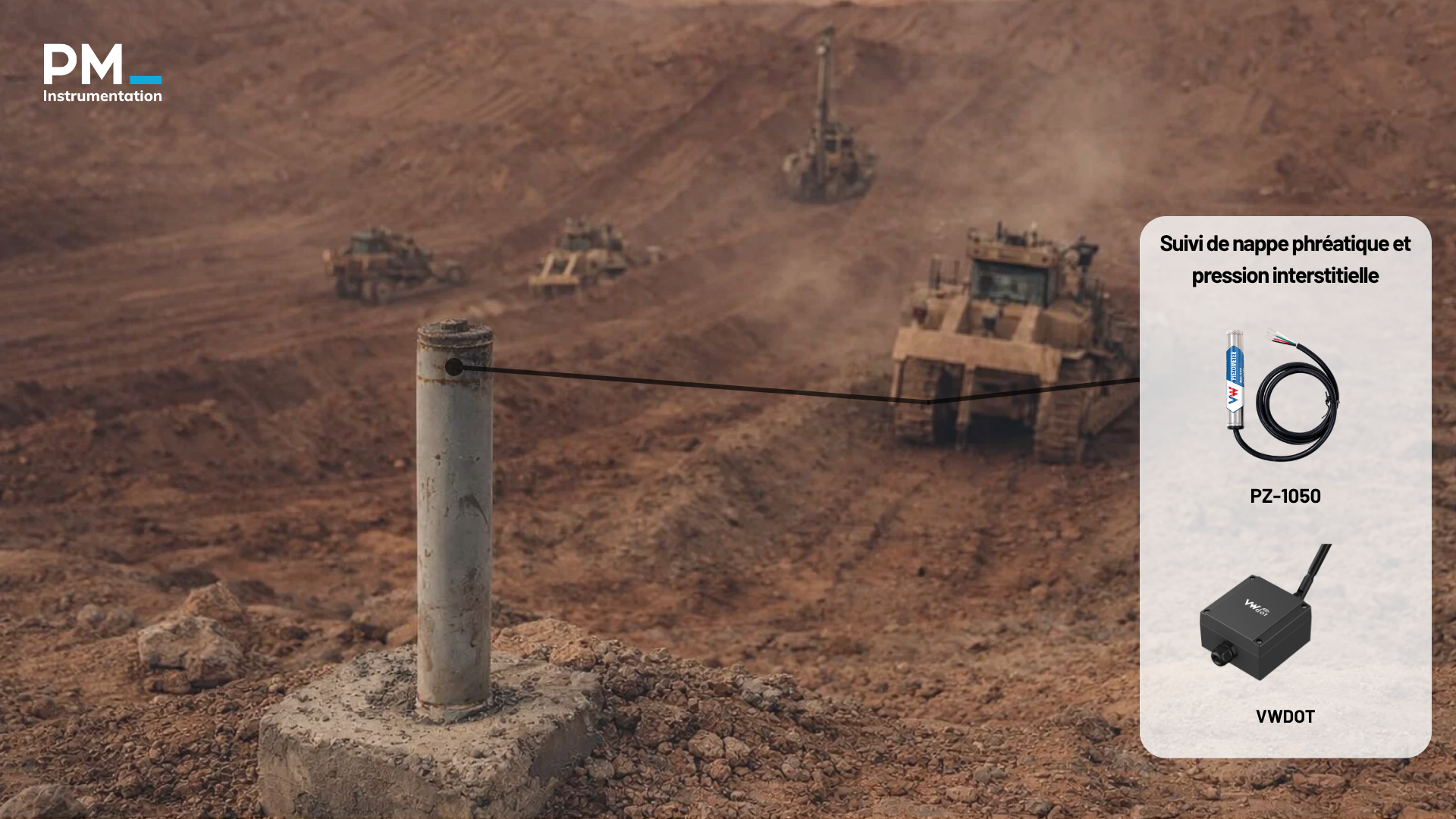

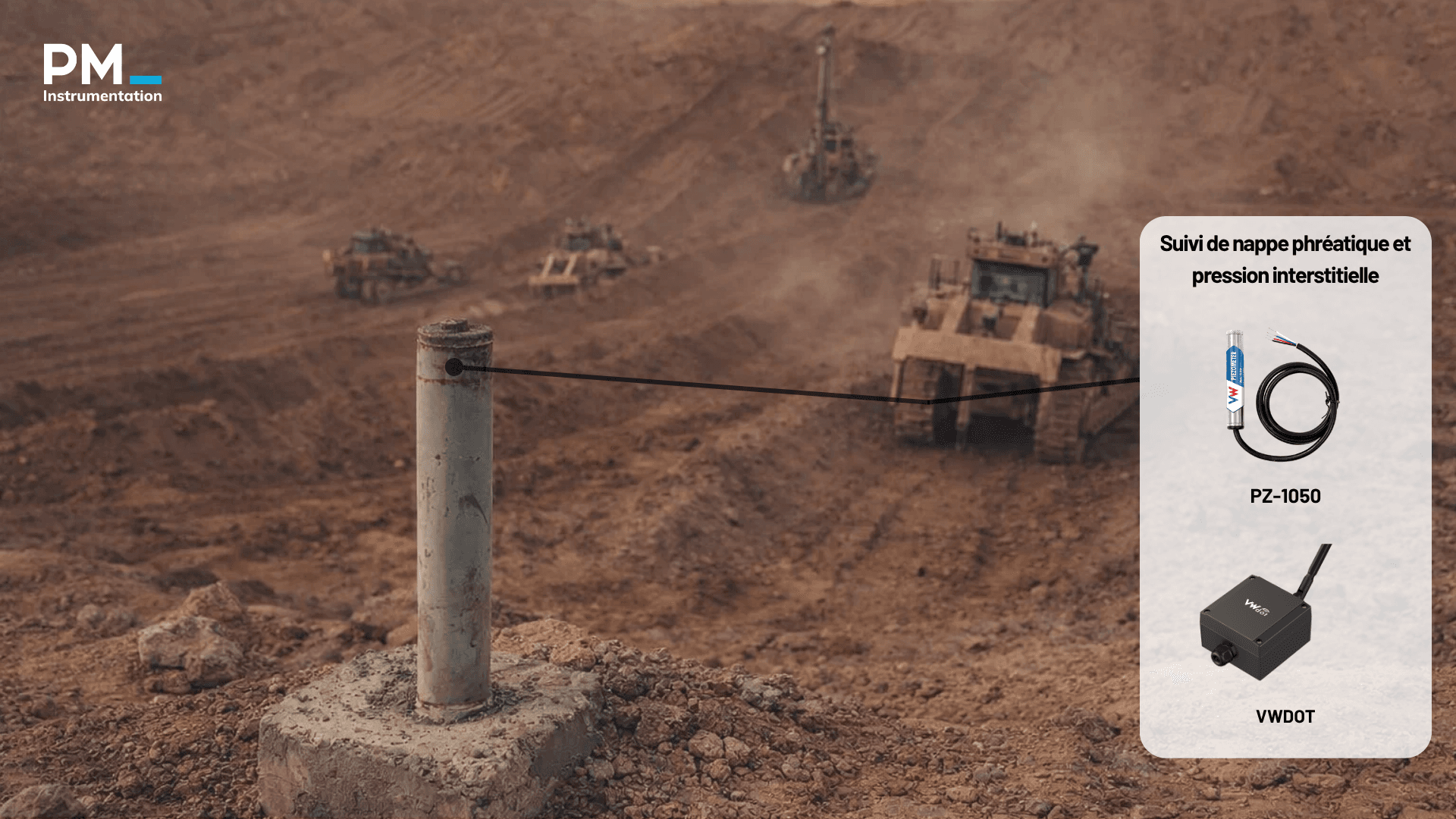

Les piézomètres sont raccordés à un système d'acquisition autonome de type VWDOT , spécialement conçu pour les capteurs à corde vibrante. Le système assure : l' alimentation et la lecture précise des capteurs l' enregistrement local des données la transmission automatique vers une plateforme cloud ( NB-IoT / LTE-M / LoRaWAN )
Mesure
3 x PZ-1050
Piézomètre géotechnique – Suivi fiable du niveau d’eau souterraine
Voir la fiche techniqueTransmission
4G / API
Remontee automatique des mesures vers le serveur pour visualisation distante.
Exploitation
Plateforme data
Historisation, tendances, seuils et alertes pour piloter inspections et maintenance.
Decouvrir la plateforme
Couverture des zones critiques
L'instrumentation cible les points ou les derives ont le plus d'impact.
Mesures continues et exploitables
Les donnees sont acquises de facon reguliere pour suivre tendances et evenements.
Detection precoce
Seuils et analyses pour anticiper les desordres avant qu'ils ne deviennent critiques.
Aide a la decision
Indicateurs objectifs pour prioriser inspections, travaux et maintenance.
3. Donnees, exploitation et gains
Transformer les mesures en decisions d'exploitation
Les donnees sont consolidees pour suivre l'evolution de l'actif, comparer les periodes et declencher les alertes au bon moment.
Exploitation des donnees
- Suivi des tendances et historiques
- Detection de derive et seuils d'alerte
- Comparaison avant / apres evenement ou travaux
- Rapports pour exploitants et bureaux d'etudes
Gains pour l'exploitant
Securiser l'actif
Disposer d'une vision continue pour anticiper les situations a risque.
Optimiser les interventions
Prioriser les actions sur la base de mesures objectives.
Reduire les controles manuels
Limiter les deplacements et interventions non necessaires.
Capitaliser sur l'historique
Construire un retour d'experience fiable sur le comportement de l'actif.
