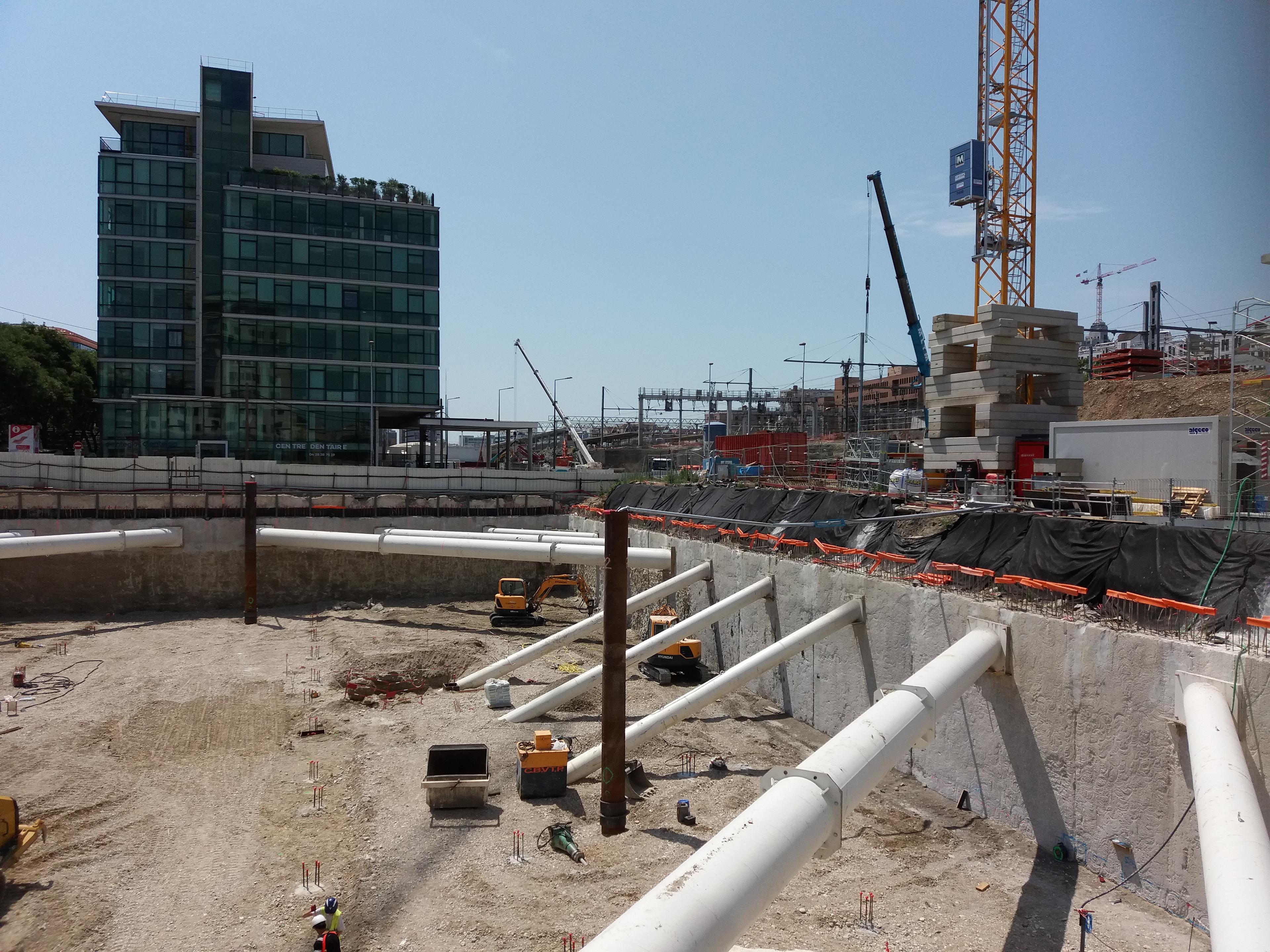

Contexte et enjeux

Les ouvrages de soutènement tels que les parois clouées, rideaux de palplanches, murs de soutènement ou écrans ancrés sont soumis à des sollicitations importantes liées aux pressions des terres, aux variations hydriques et aux phases de travaux. Les éléments de renforcement comme les tirants, butons ou ancrages jouent un rôle essentiel dans la stabilité de ces structures.

Une évolution des efforts dans ces éléments ou des déplacements du soutènement peut être le signe d’un déséquilibre des contraintes, pouvant conduire à des déformations excessives voire à une défaillance de l’ouvrage. Dans le cadre de travaux en zone urbaine ou à proximité d’infrastructures sensibles, ces risques doivent être maîtrisés en continu.

La mise en place d’un système de monitoring permet de suivre l’évolution des efforts et des déplacements afin de détecter rapidement toute anomalie et de sécuriser les phases de construction et d’exploitation.

Présentation

La surveillance des soutènements repose sur l’installation de capteurs permettant de mesurer les efforts dans les éléments de renforcement ainsi que les déplacements de la structure. Ces capteurs sont positionnés sur les tirants, les butons, les ancrages ou directement sur les éléments du soutènement.

Les instruments utilisés peuvent inclure des capteurs de force pour mesurer les efforts dans les tirants ou les butons, des inclinomètres pour suivre les déformations du soutènement, ainsi que des capteurs de déplacement pour mesurer les mouvements de la structure.

Les données collectées sont enregistrées par un système d’acquisition puis transmises vers une plateforme de monitoring permettant leur visualisation et leur analyse. Cette surveillance continue permet d’identifier les évolutions du comportement de l’ouvrage, de détecter les dépassements de seuils et d’alerter les responsables en cas de situation critique.

Le monitoring des soutènements constitue ainsi un outil essentiel pour sécuriser les ouvrages, maîtriser les risques géotechniques et optimiser le suivi des phases de travaux.

Architecture

Architecture et principe de fonctionnement

Dans le cadre de la surveillance de stabilité des soutènements (tirants, butons, ancrages), une architecture de monitoring dédiée permet de suivre en continu les efforts internes, les déformations et les éventuels désordres structurels liés aux phases de travaux ou à l’exploitation.

Cette approche permet de sécuriser les ouvrages, d’optimiser les méthodes constructives et d’anticiper tout risque de défaillance.

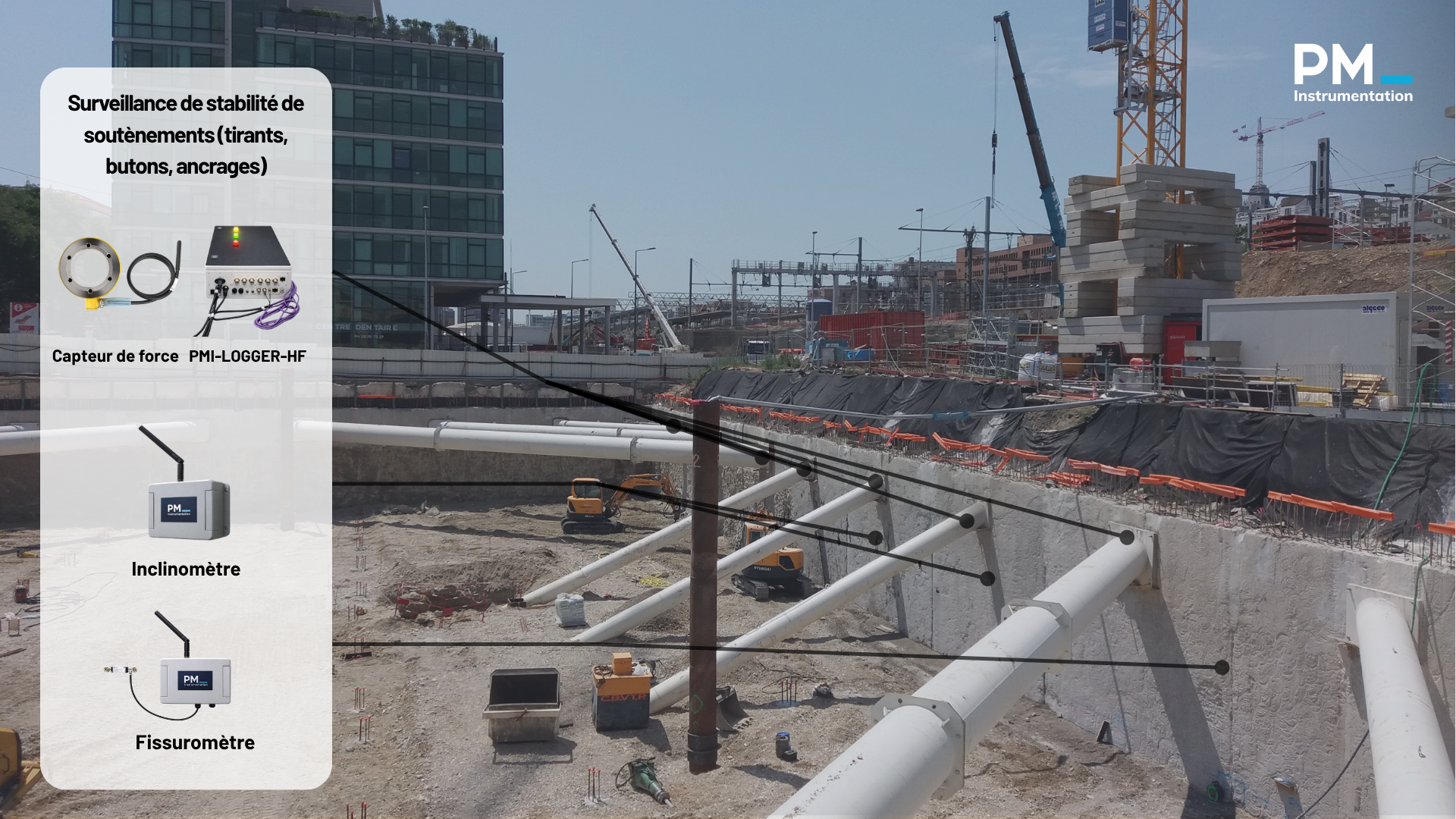

Instrumentation des soutènements – Mesure des efforts

Le suivi des efforts dans les éléments de soutènement repose sur l’utilisation de capteurs de force installés directement sur les tirants, butons ou systèmes d’ancrage.

Ces capteurs permettent de mesurer :

les variations d’effort en traction ou compression
les redistributions de charges au sein de la structure
les phénomènes de surcharge ou de relâchement

Les capteurs sont raccordés à un système d’acquisition de type PMI-LOGGER-HF, assurant :

une mesure précise et fiable des efforts
une acquisition continue ou périodique des données
une surveillance en temps réel des sollicitations structurelles

Cette instrumentation permet :

un contrôle des hypothèses de dimensionnement
une détection des comportements anormaux
une sécurisation des phases critiques du chantier

Suivi des déplacements et inclinaisons

En complément des mesures d’effort, des inclinomètres sont déployés afin de suivre les déformations globales de l’ouvrage de soutènement.

Ils permettent de mesurer :

les déplacements et rotations des parois
les évolutions de stabilité du soutènement
les mouvements du terrain environnant

Cette approche permet :

une analyse fine du comportement global de l’ouvrage
une détection des déplacements excessifs
une corrélation avec les variations d’effort mesurées

Surveillance des fissures et désordres

Des fissuromètres peuvent être installés sur les structures adjacentes ou sur l’ouvrage lui-même afin de suivre l’apparition et l’évolution des fissures.

Ils permettent :

la mesure de l’ouverture et de l’évolution des fissures
la détection de mouvements différentiels
la surveillance des impacts des travaux sur les structures voisines

Acquisition, transmission et plateforme de visualisation

L’ensemble des capteurs est intégré dans une architecture connectée permettant une remontée automatique des données vers la plateforme PMI-CLOUD.

Le système assure :

l’acquisition multi-capteurs synchronisée
l’enregistrement local sécurisé
la transmission automatique des données (4G / LTE-M / NB-IoT)

La plateforme de visualisation permet :

une centralisation de l’ensemble des données du projet
une visualisation en temps réel des efforts, déplacements et fissures
la configuration de seuils d’alerte personnalisés
l’envoi d’alertes (SMS / Email) en cas de dépassement
la génération de rapports automatiques
l’export des données et intégration via API

Exploitation des données et gestion des risques

L’analyse croisée des données permet une compréhension globale du comportement des soutènements.

Cette approche permet :

le suivi des phases de mise en charge des tirants et butons
la validation des étapes de construction
la détection précoce des instabilités potentielles
la mise en place d’actions correctives rapides

Une solution complète pour le monitoring des soutènements

Cette architecture constitue une solution robuste, évolutive et adaptée aux environnements de chantier, combinant mesures d’effort, de déplacement et de fissuration.

Elle permet :

une sécurisation des ouvrages et des équipes
une maîtrise des risques géotechniques et structurels
une optimisation des coûts et des délais de chantier
