Fiche produit
LFM

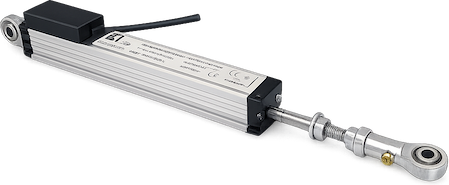

Capteur de déplacement linéaire potentiométrique 0-10 à 0-300 mm
CONFIGURABLE
Caracteristiques principales
- Type : Capteur de déplacement linéaire potentiométrique
- Etendue de mesure : de 0-10 à 0-300 mm
- Non-linéarité: 0,25%
- Sortie: potentiométrique, 0-10V ou 4-20 mA
- Sortie radiale connecteur (DIN43650) ou câble
- Montage : 2 rotules M5 articulées (+/- 20°)
- Température d'utilisation : de -30 °C à 100 °C
- Construction : Aluminium & Inox
- Durée de vie : 100 millions de cycles
- Protection : IP40 / IP65 (option)
Overview
L'essentiel sur LFM
Présentation
Le LFM est un capteur de déplacement linéaire potentiométrique performant et économique. Disponible en 10 étendues de mesure comprises entre 0-10mm et 0-300mm, il est alimenté en tension continue, et est disponible en 3 types de sortie : potentiométrique, 0-10V ou 4-20 mA
Le signal de sortie est linéaire avec la position absolue (ex: non-linarité : < ± 0,20mm pour 100mm de déplacement)
Spécifications
Utilisation
Installation et utilisation
Installation
Le corps du capteur est en aluminium, la partie mobile en inox. L'installation du capteur LFM est réalisée à l'aide de 2 rotules M5 articulées (+/- 20°).
Applications
- Mesures de déplacement linéaire
- Instrumentation de machines outils
- Surveillance de position
- Banc de test
Dimensions
La connectique électrique est au choix un connecteur (DIN 43650) ou un câble, en position radiale.
Specifications
Donnees techniques essentielles
Performances
| Parametre | Valeur |
|---|---|
| Type | Capteur de déplacement linéaire potentiométrique |
| Etendue de mesure | de 0-10 à 0-300 mm |
| Non linéarité | 0,25% |
| Construction | Aluminium & Inox |
| Durée de vie | 100 millions de cycles |
| Protection | IP40 / IP65 (option) |
Mécaniques
| Parametre | Valeur |
|---|---|
| Montage | 2 rotules M5 articulées (+/- 20°) |
Electriques
| Parametre | Valeur |
|---|---|
| Sortie | potentiométrique, 0-10V ou 4-20 mA |
| Connectique | Sortie radiale connecteur (DIN43650) ou câble |
Environnementales
| Parametre | Valeur |
|---|---|
| Température d'utilisation | de -30 °C à 100 °C |
