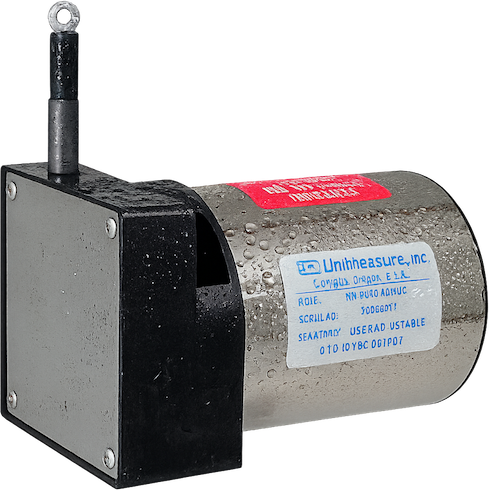

HX Series

Capteur de déplacement à câble - IP65/68 - 50 mm à 50 m - Sortie analogique

Caracteristiques principales

Capteur de déplacement/vitesse à câble
Etendues de mesure de 50mm à 50m
IP65 ou IP68
Signal de sortie: Tension, courant, TTL
Non-linéarité: 0.10 à 0,25% PE
Répétabilité: 0.015% de l'étendue de mesure
Zero et gain réglables sur certains modèles
Construction: Thermoplastique + Aluminium et Acier inox

ConfigurerSur devis

Overview

L'essentiel sur HX Series

Présentation

La série de capteurs de déplacement à câble HX est la solution la plus robuste de la gamme de capteurs à câble pour la mesure de la position linéaire et / ou de la vitesse linéaire. Etanches en standard IP65, IP68 en option, les capteurs HX avec leur conception en acier inoxydables sont adaptés aux environnements les plus sévères (humidité, poussière, température, vibration).

La série HX, très large, est disponible avec 30 étendues de mesure comprises entre 50 mm et 50 m, et 7 types de signal de sortie analogiques (ratiométrique, circuit en pont, 4-20 mA, 0 à 5 ou 0 à 10 VCC, ± 10 VCC, ± 5 VCC) ou numérique (TTL en quadrature). Le gain et l'offset sont réglables sur certains modèles.

Spécifications

	[HX-PA]	[HX-PB]	[HX-P420]	[HX-P510]	[ HX-EP]
Version	Standart	Réglage zéro-gain	Sortie 4-20 mA	Sortie Amplifié	Sortie codeur Q
étendue de mesure	50 mm à 50,8 m	50 mm à 50,8 m	50 mm à 50,8 m	50 mm à 50,8 m	250 mm à 2,5 m
Principe de mesure	Potentiomètre	Potentiomètre	Potentiomètre	Potentiomètre	Codeur angulaire
Résolution	infinie	infinie	infinie	infinie	20 à 300µm
non-linéarité	±0.15 à ±0,25%	±0.15% à ±0,25%	±0.15 à ±0,30%	±0.15% à ±0,30%	±0,03%
Alimentation	1 - 30 VDC	1 - 30 VDC	9 to 35 VDC	9 to 35 VDC	+5 Vcc ou 8-28 Vcc
Signal de sortie	92-98% de l'alimentation	0-18% de l'alimentation	4-20 mA	0-5, +/-5, 0-10, +/- 10 VDC	2 créneaux TTL en quadrature
Gain / zero réglable	NON	OUI	OUI	OUI	OUI

Installation

Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble. Le corps du capteur et le câble sont fixés sur la partie fixe ou mobile de la mesure. Le connecteur du HX est composé de câbles entremêlés et protégé par une couche d'uréthane renforcée. Les composants électriques sont scellés selon l'indice de protection IP-65, une étanchéité IP-68 est disponible en option. Dans sa version IP-68, le boîtier du HX est en acier et en plastique résistant à la corrosion.

Applications

Les capteurs HX sont recommandés pour :

les applications dynamiques
les essais statiques de laboratoire
les applications en milieu difficile
toute autre application industrielle avec des contraintes d'encombrement

Specifications

Donnees techniques essentielles

Performances

Parametre	Valeur
---	---
Etendues de mesure de 50mm à 50m
Non-linéarité	0.10 à 0,25% PE
Répétabilité	0.015% de l'étendue de mesure
Zero et gain réglables sur certains modèles
Construction	Thermoplastique + Aluminium et Acier inox
