Fiche produit

Eco cs x311

[presentation] L'accéléromètre triaxe MEMS capacitif DiSens ECO 3321 est une solution performante pour la mesure de vibrations ou d'accélérations sur des fréquences basses à moyenn

Caracteristiques principales

Accéléromètre capacitif industriel durci et économique
Etendue de mesure: de ± 2g à ± 40g
Bande passante (-3dB) : 0-1500 Hz ou 0-2400 Hz
Sortie: ± 2,4VDC ou 4-20 mA
Non linéarité: < 0,5% de l'étendue de mesure
Alimentation : 5-40 Vcc (version tension) ou 8-25 V (version 4-20 mA)
Boîtier hermétique IP67 (version courant) et IP68 (version tension)
Tenue aux chocs: jusqu'à ± 10000g
Température de fonctionnement : - 20 à + 80 °C (version 4-20 mA) et -20 à +125°C (version tension)
Sortie différentielle 4, 6 ou 8 fils longueur 6 m en standard

Variantes

DISENS-ECO-3321Accéléromètre CAN bus 3 axes pour caractérisation vibratoire structurelle ECO x311Accéléromètre tension 1 à 3 axes pour caractérisation vibratoire structurelle ECO-CS x311Accéléromètre 4-20 mA 1 à 3 axes pour caractérisation vibratoire structurelle

ConfigurerSur devis

Overview

L'essentiel sur Eco cs x311

Description

L'accéléromètre capacitif ECO-x311 allie bonnes performances, robustesse extrême et coût limité. Disponible de 1 à 3 axes, avec des étendues de mesure comprises entre ±2 et ±40g, une réponse fréquentielle atteignant 2,4 kHz, une étanchéité IP67 à IP68 et une large plage de température (jusqu'à -40°C à 125°C), la gamme ECO-x311 est particulièrement adaptée aux applications de surveillance vibratoire en génie civil, éoliennes, transport ou industrie.

Spécifications

Etendue de mesure [±g]	±2g	±4g	±8g	±10g	±20g	±40g
Signal de sortie	± 2,4 V ou 4-20 mA	± 2,4 V ou 4-20 mA	± 2,4 V ou 4-20 mA	± 2,4 V ou 4-20 mA	± 2,4 V ou 4-20 mA	± 2,4 V ou 4-20 mA
Sensibilité version tension	1200 [mV/g]	600 [mV/g]	300 [mV/g]	240 [mV/g]	120 [mV/g]	60 [mV/g]
Sensibilité version courant	4 [mA/g]	2 [mA/g]	1 [mA/g]	0,8 [mA/g]	0,4 [mA/g]	0,2 [mA/g]
Bande passante à ±3 dB	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-2400 [Hz]	0-2400 [Hz]	0-2400 [Hz]
Tension d'alimentation version tension	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]
Tension d'alimentation version 4-20mA	8-25 VDC	8-25 VDC	8-25 VDC	8-25 VDC	8-25 VDC	8-25 VDC
Limite de chocs	5000g	5000g	5000g	10000g	10000g	10000g

Spécifications environnementales:

Température de fonctionnement de la version tension : -20 à +125°C (-40 à +125°C sur demande)
Température de fonctionnement de la version 4-20 mA : -20 à +80°C
étanchéité : version tension : IP68, version 4-20mA : IP67

Dimensions

Installation et utilisation

Signal de sortie et installation

L'accéléromètre capacitif ECO-x311 est disponible en 2 versions :

la version ECO-x311 livre une tension différentielle de ±2,4 VDC. L'alimentation (5 à 40 VDC) est commune à tous les axes. Le montage se fait par vissage.
la version ECO-CS-x311 livre une sortie unipolaire type 4-20mA. L'alimentation (8 à 25 VDC) est commune à tous les axes. Le montage se fait par vissage. La version 4-20 mA offre une meilleure immunité au bruit, notamment sur les grandes longueurs de câble.

Câblage

Le câble en standard (30 gram/meter; PUR; AWG 30; Diamètre: 4.4mm) est disponible en 4, 6 ou 8 fils (version tension) ou 3,4,5 fils pour la version courant. La longueur standard (6m) peut être ajustée selon les besoins. Un connecteur type LEMO, Jaeger, SUBD, BNC ou autre peut également être ajouté en option. En option également, pour les versions 2 et 3 axes, une disposition des fils en trident pour simplifier la connexion au système d'acquisition.

Acquisition

Les enregistreurs autonomes GL2000, GL980 et GL7000 offrent de 4 à plusieurs dizaines de voies d'enregistrement pour l'acquisition des signaux de mesure jusqu'à 100 kS/s. Des fonctions de post-traitement sont proposées. Les fichiers d'enregistrement sont exportés au format csv, pour analyse sous Excel, Matlab, Python et autres programmes de traitement du signal.

Options

Longeur de câble
Connectique
Calibration ISO 17025

Applications

surveillance d'éoliennes
ferroviaire
surveillance d'ouvrages
mesures vibratoires sur machines outils

Utilisation

Installation et utilisation

Le DiSens ECO 3321 requiert une tension d'alimentation comprise entre 5 et 40 VDC. Le boîtier en aluminium durci a une résistance aux chocs de 5000g. La plage de température d'utilisation est de -20 à +125°C.

Connectique

Sortie connecteur M12 sur le corps du capteur.
Câble en option, longueur maximale : 100 mètres

Dimensions

Interface	CAN
Protocole	CAN 2.0B
Transmission	Transmission continue des mesures brutes
Connectique	Connecteur 5 pins M12
Fonctions implémentées	Configuration de la fréquence d'échantillonnage, configuration de l'étendue de mesure (2, 4 ou 8g), configuration de l'unité (g ou m/s2), démarrer / arrêter la transmission, Affecter un ID au module
Documentation protocole	lien

Specifications

Donnees techniques essentielles

Performances

Etendue de mesure [±g]	±2g	±4g	±8g	±10g	±20g	±40g
Signal de sortie	CAN Bus	CAN Bus	CAN Bus	CAN Bus	CAN Bus	CAN Bus
Protocole	CAN propriétaire	CAN propriétaire	CAN propriétaire	CAN propriétaire	CAN propriétaire	CAN propriétaire
Sensibilité version tension	4µg/LSB]	8µg/LSB	16µg/LSB	20µg/LSB]	40µg/LSB	80µg/LSB
Convertisseur	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit	20 Bit
Bande passante à ±3 dB	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]	0-1500 [Hz]
Tension d'alimentation version tension	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]	5-40 [VDC]
Limite de chocs	5000g	5000g	5000g	10000g	10000g	10000g

Mécaniques

Aucune donnee renseignee pour cette rubrique.

Electriques

Aucune donnee renseignee pour cette rubrique.

Environnementales

Aucune donnee renseignee pour cette rubrique.

Telecharger la fiche technique

Applications liees

Exemples de projets et d'usages associes

Projet

Instrumentation et surveillance de ponts

Voir le contexte d'application, l'instrumentation retenue et le type de suivi mis en place.

Voir le projet

Projet

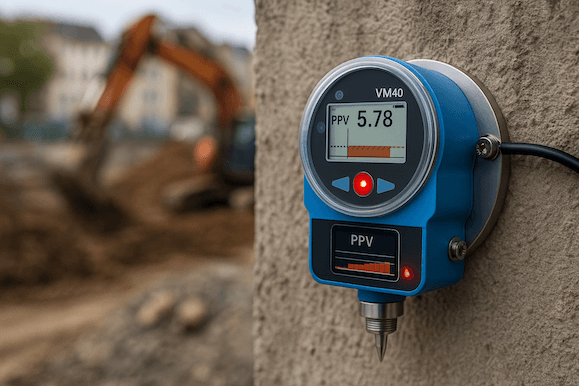

Surveillance vibratoire de chantiers
